轨道交通全自动密接车钩维修翻新清洗工艺方案

密接式自动车钩作为动车组、城市轨道交通车辆核心牵引连接部件，承担车辆编组机械对接、气路连通、信号传输及冲击缓冲关键职能。车钩长期服役过程中，受隧道粉尘、轨道油污、水汽腐蚀、摩擦碎屑污染影响，伸缩筒体、弹性缓冲环、铰接轴承座、销轴、连接支架等零部件缝隙、油道、配合面会积聚油泥、锈蚀产物、金属磨屑。在车钩大修翻新流程中，零部件深度清洗是保障检修质量、恢复产品性能、延长服役寿命的前置核心工序。清洗洁净度直接决定探伤检测精度、密封装配可靠性与后续运行稳定性。上海天实深耕工业精密零部件清洗领域，针对 车钩成套散件定制专业化清洗解决方案，为轨道车辆车钩维修翻新提供高标准洁净保障。

一、车钩零部件清洗难点分析

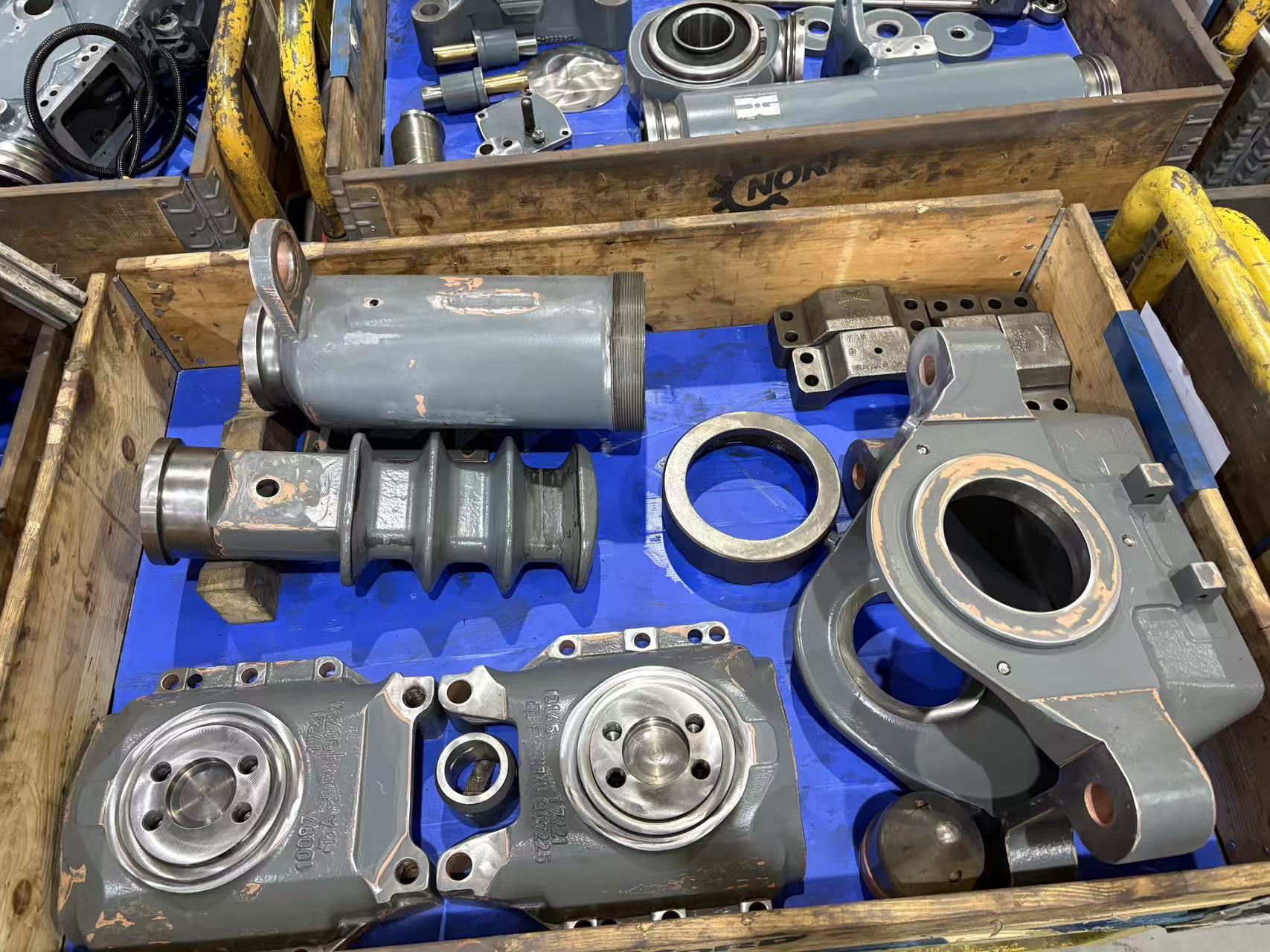

从拆解结构可见，整套车钩包含多类型复杂构件，清洗工况差异显著，常规清洗手段极易出现清洁盲区：

大型筒体构件（车钩缓冲伸缩筒体）：

1）长筒内腔、油路通道、法兰密封槽狭长隐蔽，顽固碳化油泥沉积，人工清洗难以深入内腔；同时光亮活塞杆表面存在精密配合面，清洗过程严禁产生划伤、腐蚀、点蚀。

2）弧形弹性缓冲环组：多件弧形薄壁构件堆叠摆放，环体内侧圆弧夹缝、装配接触面极易藏匿粉尘与油垢，清洗不均易造成后续探伤漏判缺陷。

3）铰接支架、轴承座、法兰基座：铸件多孔结构、螺栓孔、轴承安装沉孔、转角死角多，磨屑、锈蚀残渣滞留风险高；轴承配合面精度要求高，不允许残留硬质颗粒。

4）精密销轴、关节组件：高精密配合工作面，对清洗介质、冲刷压力、干燥工艺要求严苛，清洗后不得出现水渍、水斑、二次锈蚀。

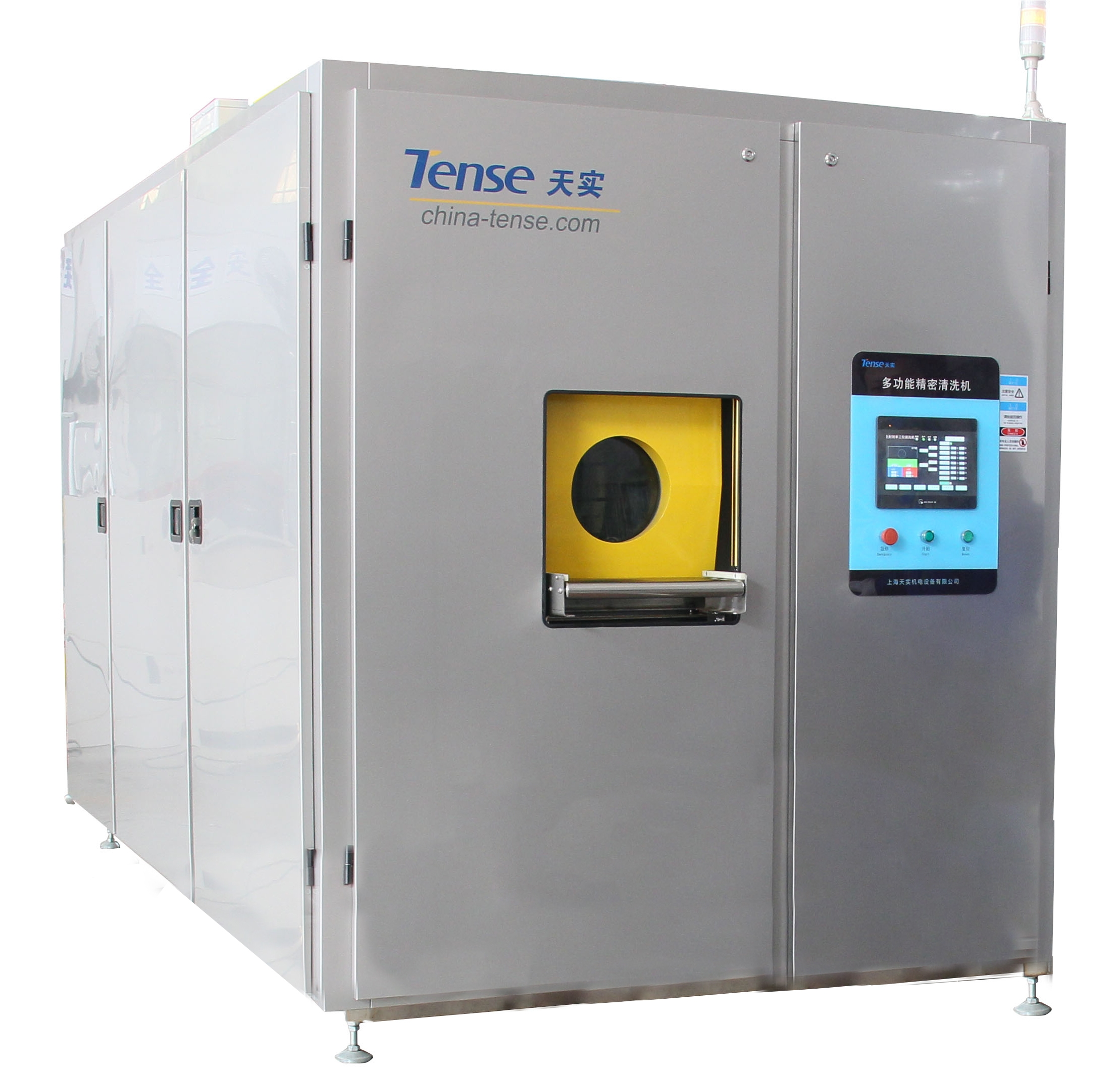

5）材质混杂问题：整套零件包含调质碳钢、合金钢、表面镀覆金属件、涂装壳体，需兼顾清洗去污能力与材质防护，避免清洗剂腐蚀基材、破坏原有涂层。传统人工喷淋、简易浸泡清洗模式存在洁净度不稳定、清洗效率低下、死角清理不彻底、易产生二次污染等短板，无法满足轨道交通部件大修规范要求。上海天实基于轨道装备检修行业标准，针对性开发成套工业精密清洗装备，适配车钩全套零部件翻新清洗全流程。设备全自动智能运行，一个腔室可实现清洗方式的选择、清洗工序的多种模式设定，清洗烘干功能一应俱全。同时每清洗一次实现清洗溶液的全方位过滤，达到高质量清洗要求。

二、上海天实清洗设备解决方案与工艺优势

上海天实依托多年高端精密零部件清洗技术积累，围绕车钩大修翻新需求，提供定制化模块化清洗系统，兼顾大件筒体、中小型异形散件分类清洗，整套方案充分匹配车钩维修产线节拍，核心专业优势体现在五大维度：

1）分品类柔性清洗设计，适配全部车钩零部件

针对车钩不同尺寸、结构零件划分清洗工位：

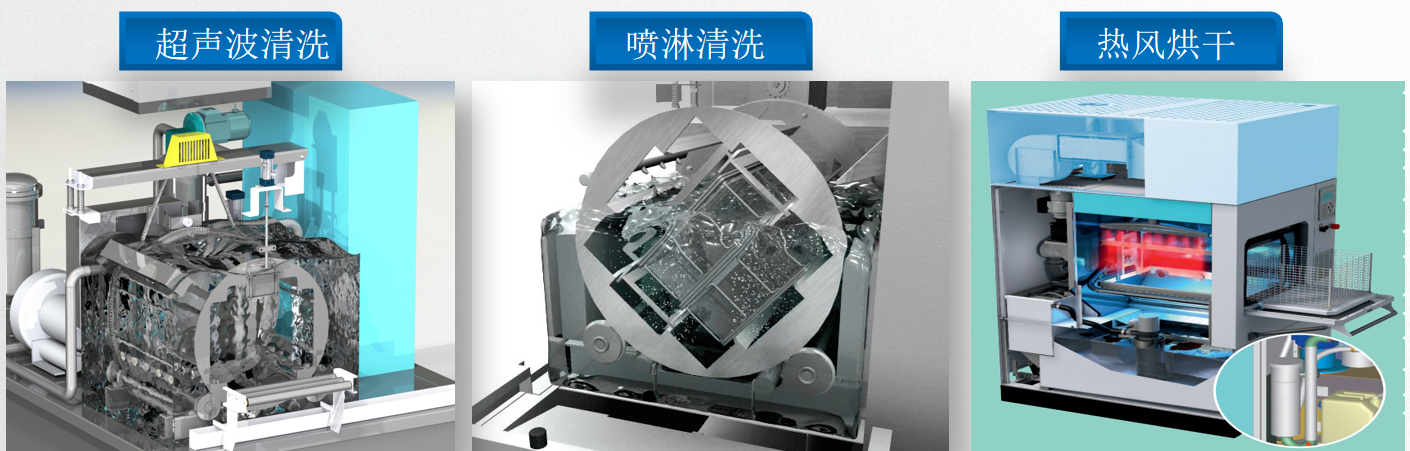

大件工位：容纳车钩缓冲伸缩筒体、大型铰接支架，采用旋转喷淋清洗机冲洗；定向贯通筒体内部油路与腔体，采用超声波清洗彻底剥离内腔积碳油泥；

异形小件工位：适配弹性缓冲环、销轴、轴承座、连接板等散件，可采用旋转喷淋、超声复合清洗模式，渗透清理圆弧夹缝、螺纹孔、盲孔内部污染物； 设备工装可快速切换，实现大件吊装清洗、小件料框批量清洗柔性切换，适配维修车间零散分批检修作业模式。

2）精准可控清洗参数，保护精密配合表面

上海天实清洗系统搭载智能压力调控、温度闭环控制系统。针对活塞杆、轴承配合面等高精密区域，可分级调节喷淋压力；采用适配轨道交通合金钢材质的环保中性清洗介质配套方案，在高效溶解油污、剥离锈蚀附着物的同时，杜绝工件表面产生腐蚀、划伤、变色，保障零部件尺寸精度与表面状态。

3. 多级过滤与闭环水循环，杜绝二次污染

车钩零件清洗最大隐患为脱落金属磨屑重新附着工件表面。上海天实设备内置多级精密过滤系统，逐级拦截油泥、金属碎屑；配套油水分离单元，持续分离清洗液浮油，维持清洗介质洁净度。清洗废液闭环处理，减少清洗剂更换频次，兼顾清洗一致性与运维成本，符合轨道交通检修车间环保管控标准。

4）连续式热风干燥系统，预防清洗后锈蚀

清洗≠水洗完成，干燥是翻新关键环节。设备集成切水、热风真空干燥单元，零件清洗完成后快速清除盲孔、夹缝内残留水分，避免碳钢零部件清洗后产生浮锈。杜绝因水渍残留影响渗透探伤、磁粉探伤检测结果，保障后续探伤工序准确性。

5）智能化产线管理，满足轨道交通溯源管控要求

设备搭载运行数据采集模块，可记录清洗温度、时长、压力、批次信息，适配轨道装备维修行业质量追溯体系；设备人机交互界面操作简单，降低一线检修人员操作门槛，稳定维持每一批次零部件清洗效果统一，规避人工操作带来的质量波动。

三、车钩维修翻新标准清洗工艺流程（天实设备执行流程）

1）预处理分拣：车钩拆解完成后，清理零件表面大块杂质，按筒体大件、弹性环组、轴承铰座、精密销轴分类分拣，区分破损件、待翻新件，分类上料清洗工装。

2）粗洗剥离：送入上海天实清洗系统粗洗工位，高温循环清洗介质配合定向喷淋，去除厚重油污、外部泥沙与积碳，剥离大部分表层污染物。

3）精洗深度净化：切换精密清洗工况，针对腔体内部、螺纹孔、圆弧夹缝、轴承装配面强化清洗，清除渗入配合间隙的油泥、金属微屑，达到探伤前洁净标准。

4）多级漂洗：多级纯水漂洗工序，冲净工件表面残留清洗剂，避免清洗剂残留引发后期腐蚀、漆膜附着力不足问题。

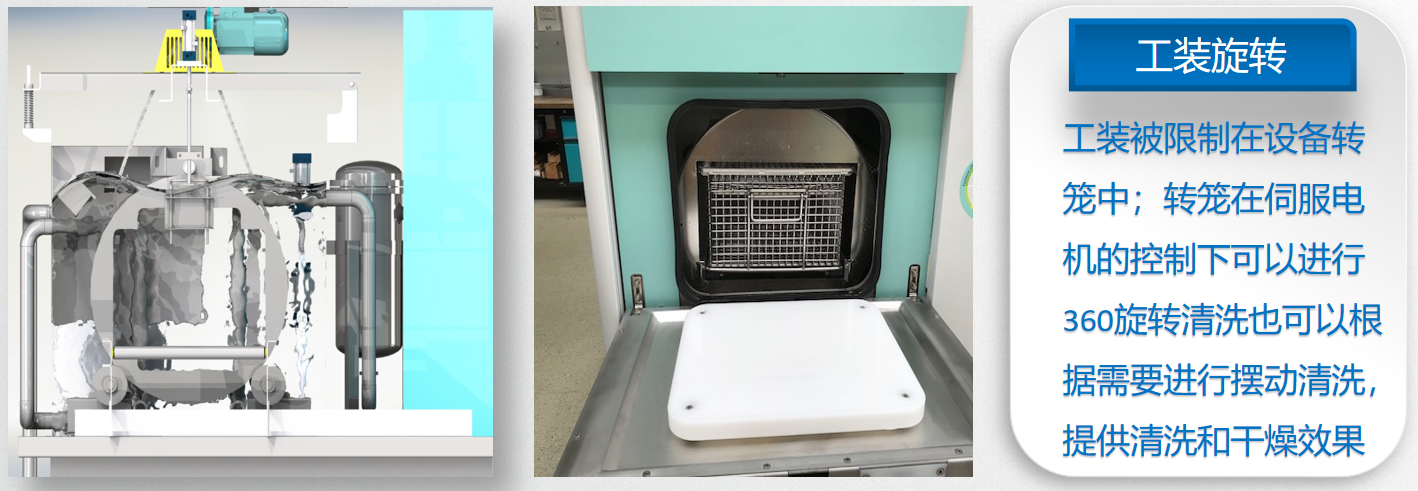

5）翻转清洗：清洗过程中实现零部件的360°旋转清洗，倾倒出清洗下的污渍和残留的墙体存水。

6）恒温干燥：梯度热风干燥，全方位带走零件缝隙、内腔残留水分，工件出仓无积水、无水斑。

7）洁净度检验：干燥完成后开展洁净度抽检，目视无油污、杂质，白棉布擦拭无可见污染物，满足车钩大修装配前置条件，随后进入探伤、修复、喷涂、装配工序。

四、上海天实行业价值总结

在密接式车钩全生命周期维修翻新业务中，清洗工序是隐藏却决定大修成败的基础环节。清洗不到位，微小杂质带入装配副会加速车钩运行磨损；污染物遮挡工作面，会造成探伤缺陷漏检，埋下车辆运营安全隐患。

上海天实工业清洗设备凭借针对性的结构设计、稳定可控的工艺体系、成熟的轨道零部件清洗项目经验，完美解决车钩各类异形、大小混合零部件清洗难题。以标准化、智能化清洗工艺，持续为轨道交通车辆检修企业提供可靠支撑，助力车钩维修翻新质量提升，保障轨道车辆车钩装配精度与长期运行安全。

专业品质，值得您的信赖选择。
