模具清洗机的自动化应用
注塑、压铸、冲压是加工制造中的重要环节,模具的配合使用将生产提升至产业化、标准化、智能化,而模具的生产制造主要是通过机械加工完成,在加工过程中将产生多类油污、加工屑等杂质。这些杂质不仅在后续检测影响相应数据,同时会附着模具表面,致使其使用过程中影响产品质量。因此,加工完成后的模具必须第一时间进行清洗工作。

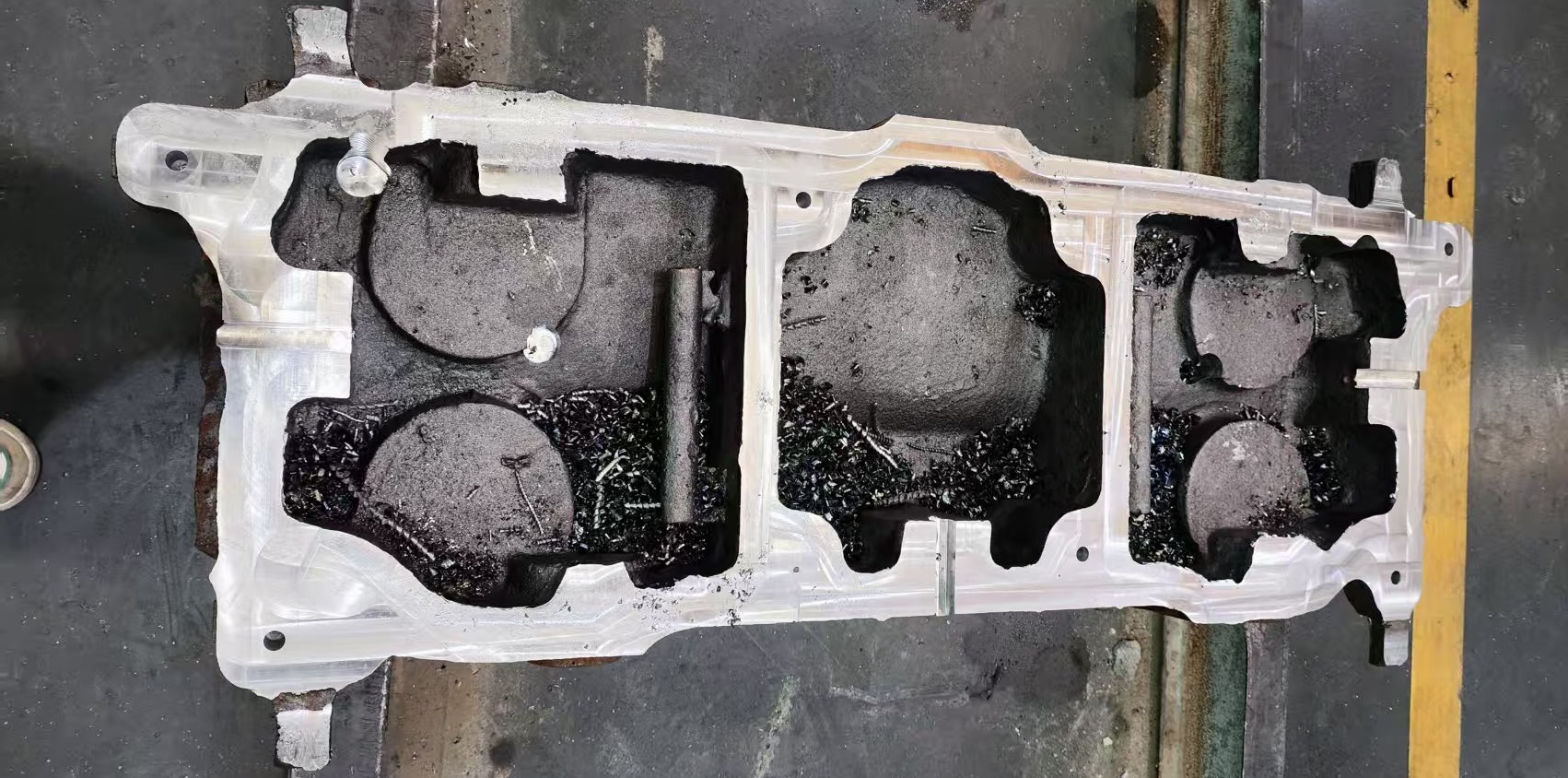

加工后表面杂质(加工屑、切屑液)
加工屑等污渍会进入模具的腔体和空隙内,传统方式是人工利用压缩空气或高压水进行吹吸,以及干冰清洗处理,虽能解决部分问题,但工作效率低且清洗质量较差。特别对于大型模具内部空隙腔体较多,人工无法进行快速有效的质量清洗。另外模具重量大、体积大,无法对于清洗后的内部存水进行翻倒出去,后续的烘干包装就无法进行。
因此对于模具的自动化清洗,从机床加工完成后自动输送至清洗中心,自动高效高质量的完成清洗工作,我单位提供组合式多功能清洗机如下清洗方式。
设备由2个工作室及自动化输送系统组成;其中一个工作室用于零件翻转吹扫,去除大部份加工屑;另外一个工作室集合了喷淋清洗、超声波清洗、热风烘干;并配置两套储液槽分别用于清洗和漂洗。设备除上下料外,其它过程为全自动运行;由PLC集中监控。
清洗过程如下:
1.上料:通过转运小车,将工件放入上料处,自动输送到第一工作室;
2.吹扫加工屑:推送装置将工装推入工作室的转笼,通过工装托盘限位;转笼旋转,高压风机吹扫工件,铁削被倾倒,通过导流口到回收装置,定期清理;
3.出料:完成吹扫后,工作门自动打开,推拉装置将零件拉出到输送装置,并被送到第二工作室外侧;
4.清洗/烘干:1)喷淋清洗洗;2)超声波清洗;3)紊流漂洗4)喷淋漂洗,5)热风烘干;
5.下料:清洗结束后,门自动打开,零件被送到输送装置,并被送到下料口,等待下料;
